BJS

产品分类

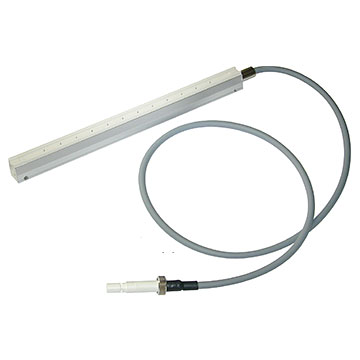

离子棒

BJS

产品特点:

一般用于薄膜、薄板、纸类的除静电电极。
装置从结构上减少了电击。
标准高压电缆长度为1m。
杆型电极的最佳设置距离是距带电物体30~50mm。(※)
对除静电物体的应对速度最大为120m/分钟。
(若超过120m/分, 可设置多个来应对,有关规格请向营业部门咨询)
提高了牢固性：通过内部充填进一步提高了牢固性。
易于设置：比传统产品(BHCS)提高了设置自由度。
改善了除静电速度：比传统产品(BHCS)提高了速度。

※不使用CDA时

产品规格:

※ 高压电源与除静电电极的布线范例及注意事项（ELIMINOSTAT：SAT系列）

▴SAT系列的高压电源与除静电电极的布线范例
此处对SSD产品中的SAT系列高压电源与交流外施高压式除静电电极（杆型、空气型）的布线范例进行说明。

高压电源的最大负荷电流取决于机型，无法超负荷连接。除静电电极根据主体长度和电缆长度的不同，通常各自流过的负荷电流也不同。因此，在组合使用时，要确保不能超过所连接的高压电源的最大负荷电流。敝公司建议在选择电极时，把负荷电流视为“电极长度”与“电缆长度”，并参照下述计算公式【重要计算公式】。此时，分支箱的电缆长度请按照1m换算，AP-5、AG-5、FAPS-GP的电极长度请按照0.5m换算。

▴高压电源和外施高压式除静电电极在布线时的注意事项

交流外施高压式除静电电极必须和高压电源连接后使用。使用多个电极时，要用分支箱连接高压电源。

参照“重要计算公式”，请确认不超过高压电源的可最大连接长度。

外施高压式除静电电极是高压机器。

布线时请遵守下述注意事项正确使用。

详情请参照说明书。

电极长度与布线长度的总和	选择时请勿超出“重要计算公式”。
电极接头的插入	把接头插进最深处，用螺纹压圈固定结实。
高压电缆	要避免外加较强的压力，如用扎带紧绑或拉扯等，弯曲半径要在60以上。
电极与接地体的距离	每个电极都有最短可安装距离。详情请参照说明书。
电极与除静电对象物体的距离	每个电极都有可安装距离。详情请参照说明书。
除静电对象物体与接地体的关系	若除静电对象物体附近有接地体，可能无法起到除静电的效果。详情请参照说明书。
清洁、维护	除静电电极是高压机器，需要定期清洁，详情请参照说明书。
未使用的SAT母头	遇到分支箱等不需要用到电极的情况时，务必在剩余的SAT母头上套上SAT专用套管（选购件）。
